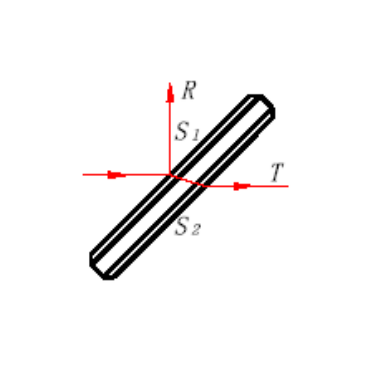

Светоделительная пластина
Спецификация:
| Материал | Флоат-белое стекло |
| Допуск размера | ±0,2 мм |
| Допуск по толщине | ±0,2 мм |
| Очистить диафрагму | >85% |
| Качество поверхности | 60-40 царапать и копать |
| Параллелизм | < 1 угловой минуты |
| Плоскостность | λ/4 на 25 мм при 632,8 нм |
| Т/Р | 50/50+/-5%, для случайной поляризации T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
| Защитный скос | <0,25 мм x 45° |
| Покрытие | Угол падения: 45° S1: частичное отражение с одной длиной волны S2: просветляющие покрытия типа V |
Узкополосные светоделительные пластины Стандартные продукты:
| Длина волны (нм) | 532 632,8 635 670 780 850 980 1064 1300 1550 | ||
| Деталь № | TNB501 | TNB502 | TNB503 |
| Размер (мм) | 12,7×12,7×2 | 25x25x2 | 50x50x2 |
Примечание: Другоематериал,размер и длина волны доступны по запросу.

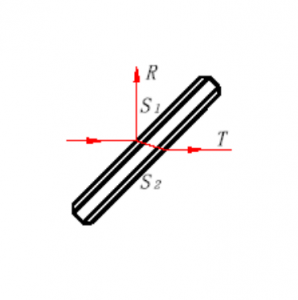

Широкополосный светоделитель
Спецификация:
| Материал | Флоат-белое стекло |
| Допуск размера | ±0,2 мм |
| Допуск по толщине | ±0,2 мм |
| Очистить диафрагму | >85% |
| Качество поверхности | 60-40 царапать и копать |
| Параллелизм | < 1 угловой минуты |
| Плоскостность | λ/4 на 25 мм при 632,8 нм |
| Т/Р | 50/50+/-5%, для случайной поляризации T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
| Защитный скос | <0,25 мм x 45° |
| Покрытие | Угол падения: 45° S1: широкополосное частичное отражение S2: покрытия BBAR |
Стандартные продукты широкополосного светоделителя:
| Длина волны (нм) | 450-650, 650-900, 900-1200, 1200-1550 | ||
| Деталь № | TBB101 | TBB102 | TBB103 |
| Размер (мм) | 12,7×12,7×2 | 25x25x2 | 50x50x2 |
Примечание. Другие размеры и длина волны доступны по запросу..
